Gesoldeerde platenwarmtewisselaar

De gesoldeerde platenwarmtewisselaar wordt gebruikt om warmte uit te wisselen tussen twee vloeistoffen. Platenwarmtewisselaars zijn hoogwaardige componenten die een hoge mate van efficiëntie bieden, terwijl ze compact van formaat en licht in gewicht zijn. Hun efficiëntie vermindert de hoeveelheid koelwater die nodig is om warmte over te dragen, waardoor de bedrijfskosten dalen.

Stuur onderzoek

Productomschrijving

Aluminium gesoldeerde platenwarmtewisselaar

De gesoldeerde platenwarmtewisselaar is een nieuw type hoogrenderende warmtewisselaar gemaakt van een reeks gestapelde en gesoldeerde metalen platen met een bepaalde golfvorm. Dunne rechthoekige kanalen worden gevormd tussen verschillende platen en warmte-uitwisseling vindt plaats via de platen. Vergeleken met conventionele shell-and-tube warmtewisselaars, is de warmteoverdrachtscoëfficiënt veel hoger bij dezelfde stromingsweerstand en pompstroomverbruik, en heeft het de neiging om shell-and-tube warmtewisselaars te vervangen binnen het toepasselijke bereik.

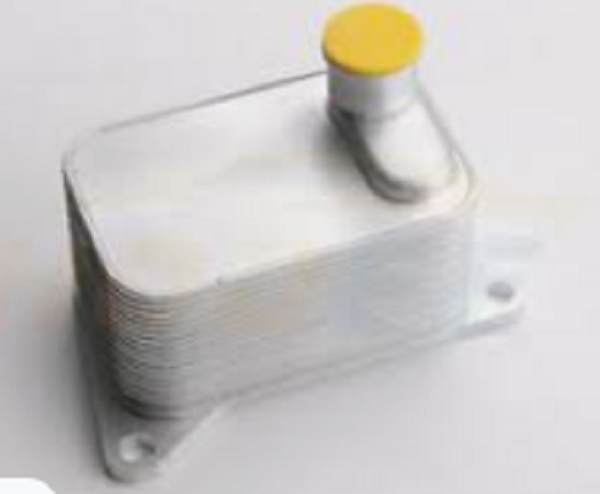

brazed plate heat exchanger


Technische parameter van gesoldeerde platenwarmtewisselaar:

Minimale werktemperatuur:
werktemperatuur:
Minimale werkdruk: vacuüm
Minimale werkdruk (koelmiddel): 3,2 MPa
Maximale werkdruk (water): 2,5 MPa
enkelkanaals volume: 0,4L
waterzijdig maximaal debiet: 105m3/h
Circuitcombinatievorm: dubbel circuit, enkel circuit




Type gesoldeerde platenwarmtewisselaar:

De gesoldeerde platenwarmtewisselaar is een gepartitioneerde warmtewisselaar waarbij het warmteoverdrachtsoppervlak wordt gevormd door een plaat. Dit type warmtewisselaar heeft een compacte structuur en een groot warmteoverdrachtsoppervlak per volume-eenheid. De belangrijkste soorten zijn:
1. Spiraalvormige platenwarmtewisselaar Het is gemaakt van twee parallelle metalen platen die op een bepaalde afstand worden gehouden, en de koude en hete vloeistoffen stromen respectievelijk in de spiraalvormige kanalen aan beide zijden van de metalen platen. Dit type warmtewisselaar heeft een hoge warmteoverdrachtscoëfficiënt (ongeveer 1 tot 4 keer hoger dan die van een shell-and-tube warmtewisselaar), een groot gemiddeld temperatuurverschil (omdat de koude en warme vloeistof kunnen worden gebruikt voor volledige tegenstroom ), kleine stromingsweerstand, en is niet gemakkelijk te condenseren. Aarde; maar moeilijk te onderhouden. De werkdruk is niet hoger dan 2MPa.
2. Vlakke plaatwarmtewisselaar Het is samengesteld uit gegolfde dunne platen van een bepaalde vorm en pakkingen die afwisselend op elkaar zijn geplaatst en zijn geassembleerd door ze vast te klemmen met een frame. De koude en hete vloeistoffen stromen respectievelijk door de stromingskanalen aan beide zijden van de golfplaat en wisselen warmte uit door de platen. Golfplaten worden meestal gestanst uit roestvrij staal, aluminium, titanium, molybdeen en andere dunne platen met een dikte van 0,5-3 mm. Het voordeel van de platenwarmtewisselaar is dat deze een hoge warmteoverdrachtscoëfficiënt heeft (ongeveer 2 tot 4 keer hoger dan die van de shell-and-tube warmtewisselaar), eenvoudig te demonteren en te wassen is en het aantal platen kan worden verhoogd of verlaagd om het warmteoverdrachtsgebied aan te passen. De werkdruk is meestal niet hoger dan 2 MPa en de bedrijfstemperatuur is niet hoger dan 250 °C.
3. Plaat-vin warmtewisselaar: Het is samengesteld uit warmtewisselingsplatenbundels ingesloten in een bovenkast met koude en warme vloeistofinlaat en -uitlaat. De platenbundel is gemaakt van vlakke platen en gegolfde vinnen die afwisselend zijn gelamineerd en gefixeerd door te solderen. De koude en hete vloeistoffen stromen door beide zijden van de plaat om warmte uit te wisselen, en de vinnen vergroten het warmteoverdrachtsgebied, bevorderen de turbulentie van de vloeistof en verbeteren de uitrusting. De structuur van de plaatvinwarmtewisselaar is zeer compact (het warmtewisselingsoppervlak bereikt 4400 m2/m3), het warmteoverdrachtseffect is goed en de werkdruk kan oplopen tot 15 MPa. Het fabricageproces is echter ingewikkeld, het stroomkanaal is klein en de interne lekkage is niet gemakkelijk te repareren, dus het is beperkt tot schone en niet-corrosieve vloeistoffen, zoals warmtewisselaars voor luchtscheiding.




Toepassing van gesoldeerde platenwarmtewisselaar:

A. Koeling: gebruikt als condensor en verdamper.
B. HVAC: tussenwarmtewisselaars gebruikt bij ketels, tussenwarmtewisselaars voor hoogbouw, enz.
C. Chemische industrie: natriumcarbonaatindustrie, ammoniaksynthese, alcoholfermentatie, koeling van harssynthese, enz.
D. Metallurgische industrie: verwarming of koeling van aluminaatmoederloog, koeling van het staalproductieproces, enz.
e. Mechanische industrie: verschillende blusvloeistofkoeling, reductiemiddel smeeroliekoeling, enz.
F. Elektriciteitsindustrie: hoogspanningstransformator oliekoeling, generatorlager oliekoeling, etc.
G. Papierindustrie: warmteterugwinning van het bleekproces, verwarming van pulpwasvloeistof, enz.
H. Textielindustrie: koeling van viscose zijde alkalische oplossing, kokende nitrocellulose koeling, enz.
i. Voedingsindustrie: sterilisatie en koeling van vruchtensap, verwarming en koeling van dierlijke en plantaardige olie, enz.
J. Vetproces: droge zeepbasis onder normale druk, verschillende procesvloeistoffen verwarmen of koelen.
k. Centrale verwarming: stadsverwarming met restwarmte van thermische energiecentrales, verwarming van badwater.
ik. Anderen: aardolie, medicijnen, schepen, ontzilting van zeewater, gebruik van geothermische energie.




FAQ:

Vraag: Hoe lang is uw levertijd?
A: Over het algemeen 5-7 dagen als de goederen op voorraad zijn. Of 15-20 dagen als de goederen niet op voorraad zijn, is het gebaseerd op de hoeveelheid.
Vraag: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen gratis monsters leveren, maar betalen niet voor verzending.
Vraag: Wat zijn uw betalingsvoorwaarden?
EEN: Betaling
Als u nog vragen heeft, neem dan gerust contact met ons op.
