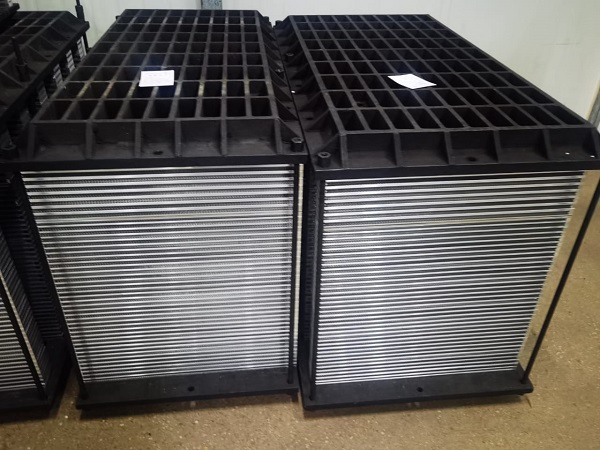

Aluminium plaat warmtewisselaars

Aluminium plaat-vin warmtewisselaar

Het uiterlijk van de aluminium platenwarmtewisselaars heeft de warmtewisselingsefficiëntie van de warmtewisselaar naar een nieuw niveau getild. Tegelijkertijd hebben de warmtewisselaars met aluminium platen de voordelen van een klein formaat, een laag gewicht en kunnen ze meer dan twee soorten media aan. Momenteel worden warmtewisselaars met aluminium platen op grote schaal gebruikt in de aardolie-, chemische, aardgasverwerkings- en andere industrieën.

Product structuur:

De warmtewisselaars met aluminium platen bestaan ​​meestal uit scheidingswanden, vinnen, stangen en deflectoren. Vinnen, deflectoren en afdichtingen worden tussen twee aangrenzende scheidingswanden geplaatst om een ​​tussenlaag te vormen, die een kanaal wordt genoemd. Dergelijke tussenlagen worden volgens verschillende vloeistofmethoden gestapeld en tot een geheel gesoldeerd om een ​​platenbundel te vormen. De platenbundel is een plaat. De kern van de lamellenwarmtewisselaar vormt samen met de nodige koppen, aansluitleidingen, steunen enz. een lamellenwarmtewisselaar.

Werkend principe:

Vanuit het oogpunt van het warmteoverdrachtsmechanisme is de warmtewisselaar met aluminium platenstaven nog steeds een schouder-arm-warmtewisselaar. Het belangrijkste kenmerk is dat het een verlengd secundair warmteoverdrachtsoppervlak (vinnen) heeft, zodat het warmteoverdrachtsproces niet alleen op het primaire warmteoverdrachtsoppervlak (baffles) plaatsvindt, maar tegelijkertijd ook op het secundaire warmteoverdrachtsoppervlak. De warmte van het medium aan de hogetemperatuurzijde wordt eenmaal in het medium aan de lagetemperatuurzijde gegoten en een deel van de warmte wordt overgedragen langs de hoogterichting van het vinoppervlak, dat wil zeggen langs de hoogterichting van de vin , er is een scheidingswand om warmte te gieten, en dan wordt de warmte convectief overgebracht naar het medium met lage temperatuur. Aangezien de vinhoogte de vindikte aanzienlijk overschrijdt, is het warmtegeleidingsproces langs de richting van de vinhoogte vergelijkbaar met dat van een homogene slanke geleidestang. Op dit moment kan de thermische weerstand van de vin niet worden genegeerd. De hoogste temperatuur aan beide uiteinden van de vin is gelijk aan de temperatuur van het schot. Met de convectie en warmteafgifte tussen de vin en het medium, blijft de temperatuur dalen tot de mediumtemperatuur in het midden van de vin.

Sollicitatie:

Warmtewisselaars met aluminium platen worden steeds vaker gebruikt in verschillende industriële sectoren vanwege hun superieure prestaties en volwassen technologie.
1. Luchtscheidingsapparatuur: de lagetemperatuurwarmtewisselaars, zoals de hoofdwarmtewisselaar, onderkoeler en condensatieverdamper van de luchtscheidingsapparatuur, gebruiken plaatvinwarmtewisselaars, die investeringen in apparatuur en installatiekosten kunnen besparen en het energieverbruik per eenheid kunnen verminderen .
2. Petrochemische industrie: plaatvinnenwarmtewisselaar heeft de voordelen van een grote verwerkingscapaciteit, een goed scheidingseffect en een laag energieverbruik. Het is gebruikt bij de cryogene scheiding van ethyleen, het wassen van synthetische ammoniakstikstof, aardgas, het scheiden en vloeibaar maken van olievelden en andere processen.
3. Bouwmachines: Na meer dan 20 jaar onderzoek en praktijk hebben landen over de hele wereld plaatvinwarmtewisselaars in batches geproduceerd en gebruikt op auto- en locomotiefradiatoren, oliekoelers voor graafmachines, koelkastradiatoren en krachtige transformatorradiatoren. apparaat.

FAQ:

Vraag: Hoe lang is uw levertijd?
A: Over het algemeen 5-7 dagen als de goederen op voorraad zijn. Of 15-20 dagen als de goederen niet op voorraad zijn, is het gebaseerd op de hoeveelheid.
Vraag: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen gratis monsters leveren, maar betalen niet voor verzending.
Vraag: Wat zijn uw betalingsvoorwaarden?
EEN: Betaling
Als u nog vragen heeft, neem dan gerust contact met ons op.
